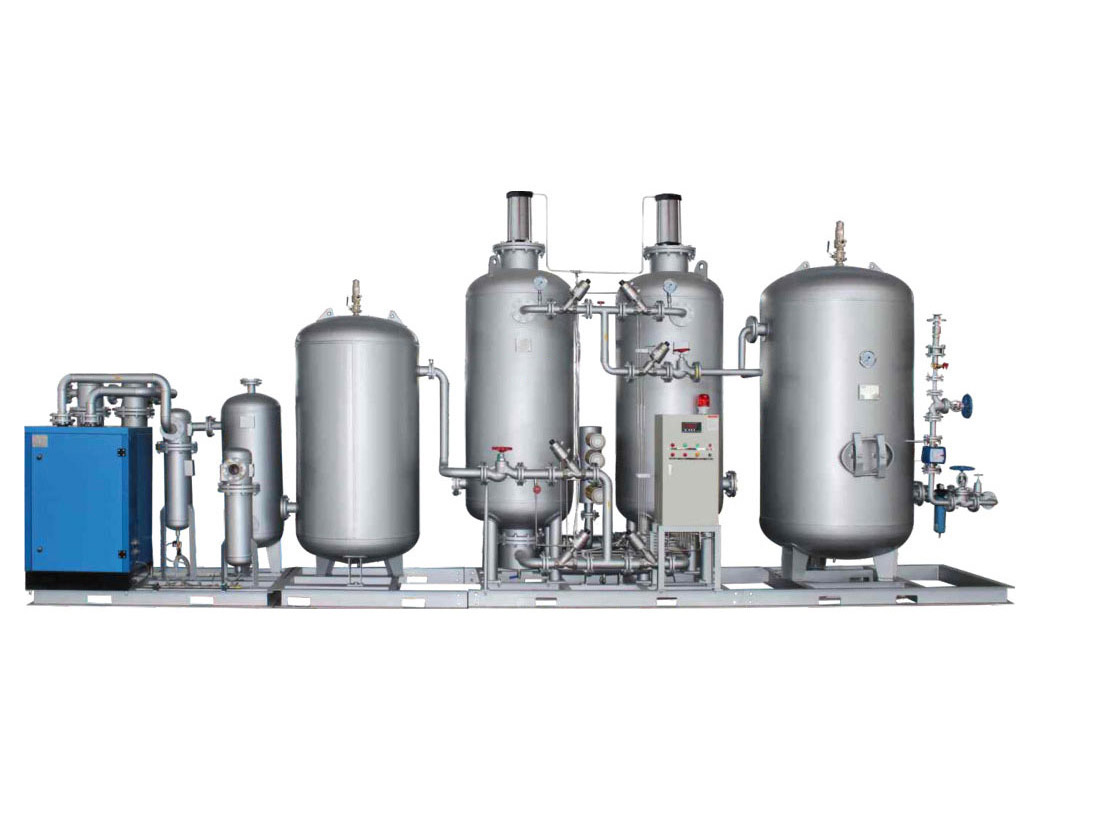

变压吸附制氮机

工作原理:

在一定压力下的经过净化干燥处理的压缩空气，在变压吸附作用下，由于空气动力学效应，氧、氮在碳分子筛表面上的扩散速率不同，氧在碳分子筛表面上的扩散速率远高于氮，在吸附未达到平衡时，氧被碳分子筛大量吸附，氮在气相中得到浓缩富集，实现氧氮分离，由于碳分子筛对氧的吸附容量随压力的不同而有明显差异，降低压力，即可解吸碳分子筛吸附的氧分子，使碳分子筛再生，得以重复循环使用。系统设置两个吸附塔，一塔吸附产氮，一塔脱附再生，利用进口PLC控制循环交替两塔，以实现连续产出高品质氮气。

技术指标:

氮气产量：3~5000Nm3/h    氮气纯度：95~99.9995%    氮气压力：0.1~ 0.8Mpa(可调，可增压)    氮气露点：-40~-70℃

天利制氮机特点:

★复合床结构的吸附塔

号：ZL 2007 2 010 7078.9

特点：该结构使气体分布均匀，防止产生“隧道效应”，减小吸附。结合下部多级气流扩散装置、上部气缸压紧装置，有效提高制氮机产氮效率，空气耗用量较少，长期稳定性较好。

★气缸自动补偿压紧装

号：ZL 2010 2 0146951.7

特点：气缸压紧与弹簧压紧、椰垫压紧、瓷球压紧相比较，压紧力恒定、活塞行程长，性和可监测性更可控。有效解决吸附再生过程中分子筛因交变力而产生摩擦粉化形成的微量空隙，并带有分子筛自动补偿压紧功能，而且可以监控分子筛下沉情况，避免分子筛粉化。气缸上设有碳位报警开关，当分子筛下沉到补偿腔内的设定位置，碳位限位报警(报警信号可远传)，提醒用户添加分子筛。

★气流多级扩散装置

号：ZL 2010 2 0146525.3

特点：采用结构，有效的解决了因气流直接冲击分子筛使分子筛容易粉化问题，使气体在吸附过程中更加均匀，防止产生“隧道效应”和吸附等问题。

★智能控制利号：ZL 2007 2 0107079.3

特点：采用PLC自动控制技术。结合触摸屏或电脑系统可实现就地控制显示和远程监控相结合，实现数据远传、打印、分析、远程报警、远程启停、故障提醒、操作保养提醒等功能。

★复合扩散式消声器

号：ZL 2010 2 0146952.1

特点：通过多层复合消声隔音消音材料，将气体流速瞬时降低，并通过层层消声将气体冲击噪声降低，具有排气通畅、噪声较低、释放、振动小的特点。

★一步法制高纯氮中均压结构

号：ZL 2008 2 0170775.3

特点：一步制高纯氮采用9阀吸附均压工艺(如下图)，利用A塔吸附结束时中上部纯氮作为B塔中下部均压气，同时利用氮气缓冲罐内的高纯氮气回流反吹B塔，提高了B塔内氮气纯度，完成均压。该工艺有利于制取高纯度氮气，提高分子筛利用率和氮气回收率，降低能耗，可以一步制取99.999%高纯度氮气。
