MVR蒸气压缩机(螺杆式蒸汽压缩机)

双螺杆蒸汽压缩机主要技术参数及应用领域

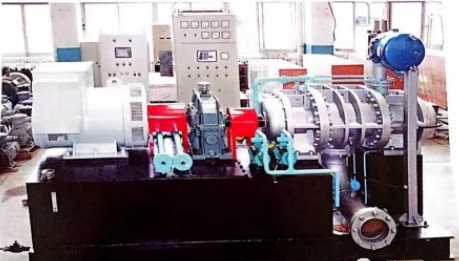

信然双螺杆蒸汽压缩机



当前工矿企业生产过程中,产生大量的低品位的乏汽。他们的特点是低温低压湿度大,尽管它们内部含有很大的汽化潜热但无法充分利用。大都采用排空放散或冷凝成水加以回收,在浪费大量的能源的同时又不得不通过锅炉,将冷凝水再汽化升温升压来满足生产用汽标准,使蒸汽实现循环利用既能净化环境又能实现节能减排目标还能给企业带来巨大的经济效益。

信然蒸汽的压缩过程理论上是一个等熵绝热压缩过程,通过电动机对压缩机输入动力,压缩机使低品位的蒸汽提高压力温度和干度达到我们所需要的标准。



螺杆蒸汽压缩机主要技术参数

   单级排气压力≤1MPa;

单级压缩比≤0.4MPa;

最大排量320m³/min;

最高排气温度250℃。


信然双螺杆蒸汽压缩机性能特点


1、信然双螺杆蒸汽压缩机结构简单、零部件少、易损件少,安全稳定、操作简单、维修方便、设备使用寿命长、且机器整体设计紧凑,整机装配出厂,现场就位联接调试即可投入运行。

2、信然双螺杆蒸汽压缩机体积小、重量轻、占地面积少。

3、信然双螺杆蒸汽压缩机具有强制输汽的特点,容积流量几乎不受排汽压力的影响,在宽阔的范围内能保持较高效率,在压缩机结构不做任何改变的情况下,适用于多种工况。

4、与锅炉相比,信然双螺杆蒸汽压缩机用较少的能量消耗即可得到高品位热源,适用于饱和蒸汽、汽液两相、过热水及其它介质的压力提升。

5、信然双螺杆蒸汽压缩机通过对低压蒸汽进行升压,使其能够进入下序用汽设备。从而减少甚至避免了蒸汽在冷凝、升压、再加热过程中的大量能量消耗,实现对余热蒸汽的回收,节能效果好。


XR系列螺杆蒸汽压缩机规格型号


型号

转速范围

rpm

设备排量范围

M³/min

主机重量

t

外形尺寸M

L×B×H

XR255

1500~3000

20~40

4~5

3.5×1.9×2.3

XR321

1500~3000

40~80

5~7

4×2.0×2.5

XR408

1500~3000

65~160

8~10

4.5×2.1×2.7

XR510

1500~3000

160~320

10~12

5×2.2×3


              应用领域及工程实例


代替减温减压装置回收能量应用


企业生产过程中,汽源与工艺用汽之间、热电厂与热用户之间、工业锅炉与生产工艺用汽之间等均存在大量的蒸汽压差和温差,为满足生产工艺要求大都采用减温减压装置,但过程中造成高品位的浪费。应用螺杆动力机代替减温减压装置可将能量损失回收利用,即可做功驱动负载又可直接发电,同时还能确保生产工艺用汽的参数及蒸汽品质。


石化行业


项目名称:某石化厂应用螺杆动力机代替减温减压装置回收能量发电项目


技术参数


(1)进汽压力:1.4MPa(表),进汽温度:250℃

(2)排汽压力:0.63MPa(表),排汽温度:165℃

(3)蒸汽耗量:62t/h


设备参数



轻工业


项目名称:某啤酒厂应用螺杆动力机代替减温减压装置回收能量发电项目


技术参数


(1)进汽压力:1.4MPa(表),进汽温度:198℃

(2)排汽压力:0.55MPa(表),排汽温度:162℃

(3)蒸汽耗量:18t/h


设备参数



机型:XR321/1.65 发电型螺杆动力机

发动机转速:3000 r/min;

发电功率:500Kw


热力系统简图


冶炼行业


项目名称:有色冶炼厂应用螺杆动力机代替减温减压阀驱动循环水泵


技术参数


(1)进汽压力:1.7MPa(表),温度为饱和蒸汽温度

(2)排汽压力:0.7MPa(表),排汽进入后续用汽管网

(3)蒸汽耗量:11t/h


设备参数



机型:XR321/1.65 直拖型螺杆动力机

发动机转速:1485 r/min;

输出功率:260Kw


热力系统简图



低品质蒸汽及高压连排水能量回收的应用

   钢铁厂、冶炼厂、建材行业等工矿企业都有很多余热锅炉,每年产生大量的低品质饱和蒸汽,除少量用于生活和冬季取暖外,大部分蒸汽没有得到充分利用。螺杆动力机不怕结垢、并具有能适应湿蒸汽的特点,可利用螺杆动力机将这部分富裕蒸汽回收利用发电或作动力、锅炉的连排水也可应用螺杆动力机发电或作动力。


钢铁行业


项目名称:钢厂转炉区域汽化冷却系统蒸汽余热利用发电项目


技术参数


(1)进汽压力:0.7MPa(表),温度为饱和蒸汽温度

(2)排汽压力:0.05MPa(表),冷凝回收

(3)蒸汽耗量:30t/h



项目名称:某钢铁厂轧钢加热炉蒸汽余热利用发电项目


技术参数


(1)进汽压力:0.38MPa(表),温度为饱和蒸汽温度

(2)排汽压力:0.03MPa(表),蒸汽直接排空

(3)蒸汽耗量:4.5t/h


设备参数


机型:XR321/1.65发电型螺杆动力机

动力机转速:3000r/min;

装机功率:200Kw


热电行业


项目名称:利用热电厂锅炉连排水能量发电项目


电厂连排水参数



名称

锅炉容量

t/h

汽包压力

MPa

连排水温度

除氧器压力

MPa

排污量

t/h

锅炉数量

(台)

1

1025

13.1~18.3

------

0.64

5

4

2

现有设备运行情况简介

4台锅炉的连排水连在一起使用

先将锅炉连排水汇集,调压后进入汽液全流螺杆动力机发电机组做功发电,所发电量并入企业低压电网。动力机做功后排汽进人联排扩容器,分离出的汽去除氧器,水去定排扩容器,不影响原系统工艺。


技术参数


(1)进汽压力:2.2MPa(表),进汽温度:217℃

(2)排汽压力:0.6MPa(表),排汽温度:165℃

(3)蒸汽耗量:20t/h


设备参数



机型:XR255/1.65

发电型螺杆动力机

动力机转速:3000r/min;

装机功率:400Kw


热电行业


项目名称:利用热电厂汽轮机抽汽驱动锅炉给水泵


技术参数


1)进汽压力:0.9MPa(表),285℃,因进汽温度过高,将其减温至250℃

2)排汽压力:0.21MPa(表),排汽进入后续用汽管道

3)蒸汽耗量:11t/h


设备参数


机型:XR408/1.65直拖型螺杆动力机

动力机转速:2980r/min;

装机功率:600Kw



螺杆动力机在低温余热领域的应用

   目前国内存在大量地热、80℃以上工业废水及100℃左右的工业尾汽,均可利用螺杆动力机通过低沸点工质将此能量转换为动力或发电。


工程实例


项目名称:利用螺杆动力机有机工质循环系统回收高温热水能量发电项目


技术参数


(1)热水温度:90-95℃

(2)热水流量:150-200t/h;


设备参数



机型:XR255/1.65发电型螺杆动力机

动力机转速:1500r/min;

输出功率:54Kw


热力系统简图



信然螺杆蒸汽压缩机

   目前国内很多企业存在的低压蒸汽无法再利用,同时又需花费大量资金购买中压蒸汽的工况。可通过采用螺杆蒸汽压缩机实现对低压蒸汽的升压再利用,达到节能效果。


工程实例


项目名称:利用螺杆蒸汽压缩机低品质蒸汽升压再利用项目


技术参数


(1)企业疏水放散蒸汽0.01MPa(g),蒸汽干度约0.9;

(2)用汽管网蒸汽压力:0.3MPa(g);

(2)蒸汽流量为1t/h


设备参数

机型:XR255/1.65螺杆蒸汽压缩机

压缩机转速:3000r/min;

配套发电机功率:160Kw




                     程 业 绩

             螺杆动力机性能曲线



 1、饱和蒸汽性能曲线                  2、锅炉连排水性能曲线



3、过热蒸汽性能曲线

1)200℃过热蒸汽性能曲线            2)250℃过热蒸汽性能曲线




                   产品订货数据表

提供的数据

序号

用户信息

1

用户名称


2

项目名称


3

设备类型

发电型   □ 直拖型  □

4

年运行时间(h)


5

当地电价(元/度)


直拖型机组驱动负载特征

6

额定功率(kW)


额定转速(r/min)


7

主轴旋转方向

顺时针 □   逆时针  □

汽源特征

8

汽源参数

(汽源压力需注明表压力还是绝对压力)

汽源压力(MPa)

额定: 最小: 最大:

9

汽源温度(℃)

额定: 最小: 最大:

10

蒸汽流量(t/h)

额定: 最小: 最大:

螺杆动力机排汽利用形式

11

生产用汽

生产用汽压力(MPa)


生产用汽温度(℃)


蒸汽流量(t/h)


12

去除氧器

蒸汽压力(MPa)


蒸汽温度(℃)


蒸汽流量(t/h)


13

冷凝回收

蒸汽压力(MPa)


蒸汽温度(℃)


蒸汽流量(t/h)


14

直接排空




备注:排汽冷凝时,需要用户提供凝结水价格及工业冷却水价格。
