MVR蒸气压缩机(螺杆式蒸汽压缩机)

MVR蒸发浓缩、结晶系统

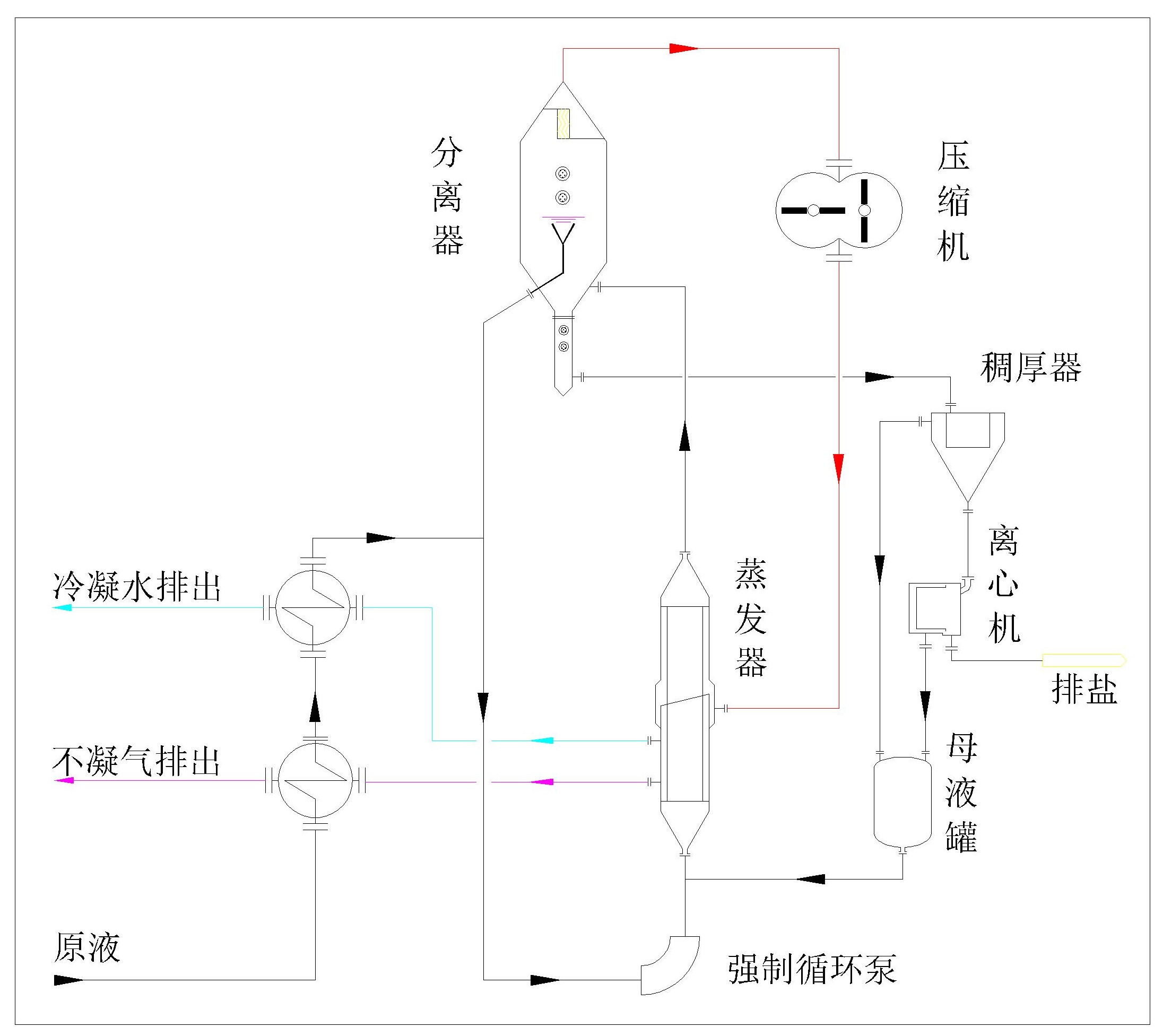

MVR系统流程图





工作原理

强制循环蒸发浓缩、结晶:料液经过不凝气预热器和冷凝水预热器预热后,随循环液由蒸发器底部进入加热管内被壳程蒸汽加热,在循环泵的作用下沿加热管向上流动,进入分离器蒸发,实现汽液分离。浓缩液从分离器的下方排出,未达到浓度的料液进入蒸发器继续循环,达到浓度的料液排出系统;二次蒸汽从分离器的顶部进入蒸汽压缩机内进行压缩,提高温度和热焓,然后作为热源进入蒸发器壳程对料液进行加热。产生的冷凝水、不凝气经过预热器与料液换热后排出系统。

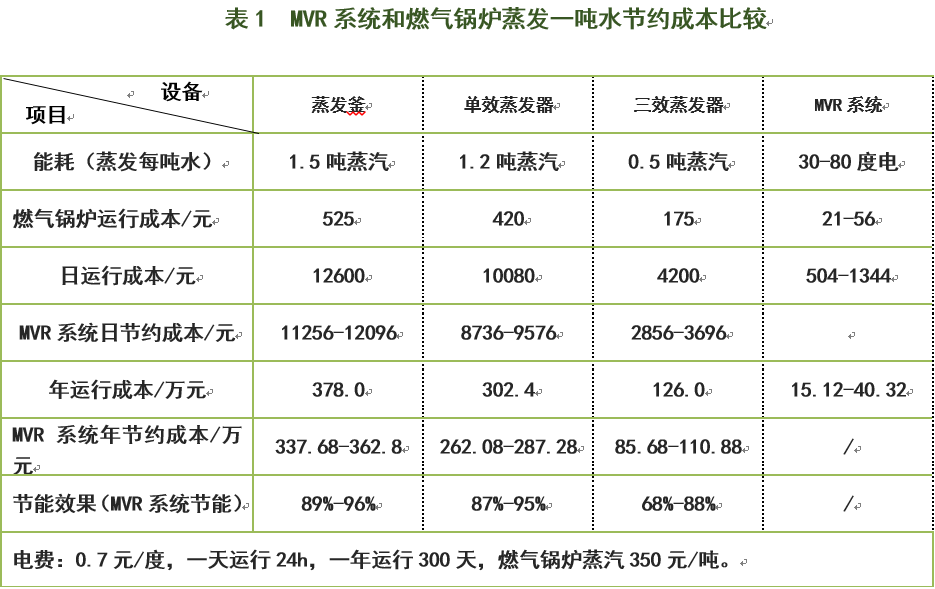

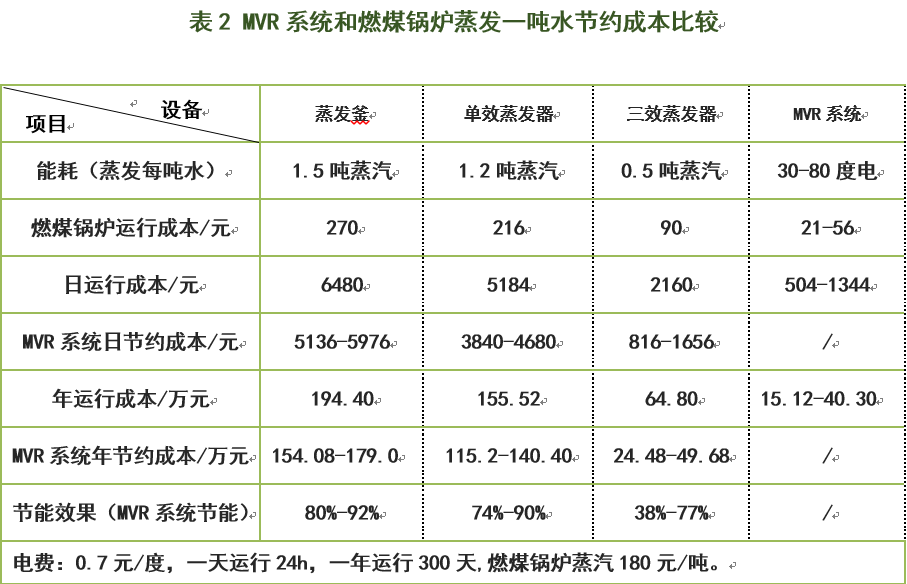

MVR系统与传统蒸发器的能耗对比





MVR系统的优点分析

1.占地面积少,公用工程配套设备少。

MVR系统省掉了锅炉、管网、冷却塔等外围配套设备,结构布置紧凑,占地面积只有传统蒸发器的50%。

2.减少堵管几率。

传统蒸发系统多为多效蒸发,前后温度跨度较大,料液在系统管路中的停留时间较长,容易造成堵管;MVR系统结构紧凑,物料流程很短,加热温度低,换热温差小,所以堵管的几率大大降低。

3.适合热敏性物料的蒸发结晶。

MVR蒸发技术可以实现40℃左右低温蒸发。

4.操控方便。

MVR系统所需设备相较于传统多效蒸发系统所需设备少,控制点少,可以实现无人值守全自动控制。

5、清洗

MVR系统清洗方便,可在设计和施工中增设清洗系统,停机时对系统进行冲洗和清洁。

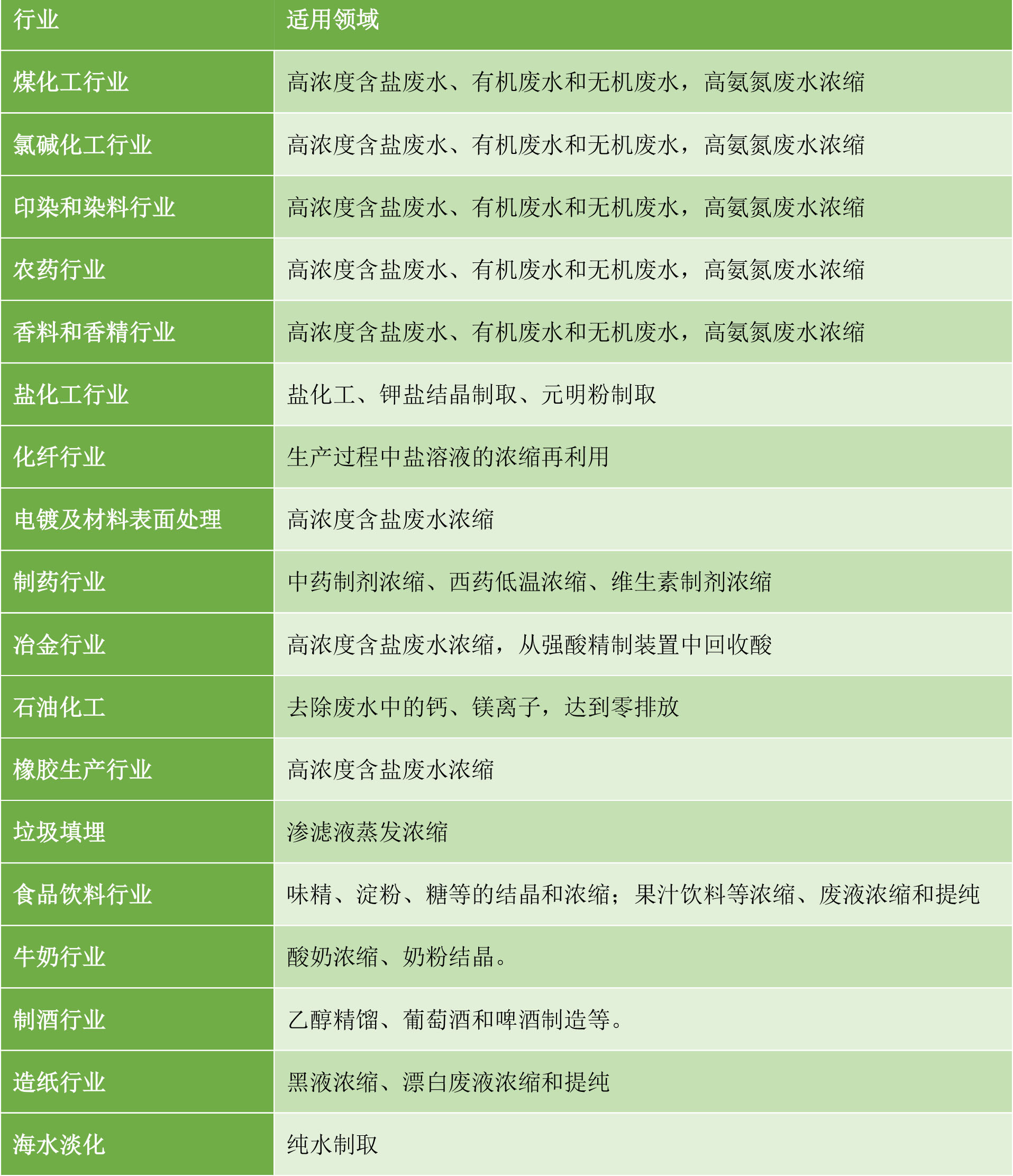

MVR系统适用领域



我公司在MVR系统工程方面的优势

1、具有自主研发设计制造的系统核心设备

⑴核心设备“蒸汽压缩机”。

 MVR系统的核心设备螺杆式蒸汽压缩机、单级高速离心蒸汽压缩机和罗茨蒸汽压缩机是由我公司引进技术的基础上,并结合MVR系统使用特点和多年的生产制造经验研制开发的。该产品设计依照我公司多年热力学计算经验和在空气动力学方面的研究成果,采用特殊的叶轮型线,耐高温的结构设计,专用的密封结构,对应不同料液工况的防腐手段,蒸汽压缩机在MVR系统中的稳定运行。

根据料液的物性、蒸发量的大小以及实验测得的数据,我们在确保方案化的基础上为您选择适合的蒸汽压缩机类型应用到MVR系统中。



B系列单级高速离心蒸汽压缩机

产品主要特点:

1.叶轮型线效率高,单机饱和温升可达20℃;

2.流量调节范围宽,可适用于多种工况;

3.压缩机结构紧凑,体积小;

4.设备振动小性高,整体噪音低;

5.压缩机结构合理,易损件少,安装、操作、维护方便。

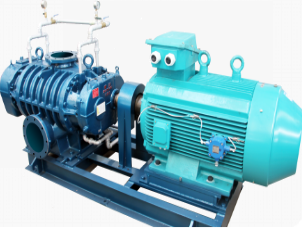

V系列罗茨蒸汽压缩机

产品主要特点:

1.风量、压比覆盖面大,产品应用范围广

2.压缩机采用变频控制模式;

3.叶轮采用新型线,密封性好,高效节能,单机饱和温升可达25℃;

4.结构上将气腔和油腔隔开,运行过程中润滑油和水蒸汽不混合;

5. 轴密封采用专用的双端面机械密封形式;

6.多年的设计经验,以及严密的计算和高精度的生产加工,确保机壳内两叶轮在高温运行时的间隙,以及压缩机整体运行的稳定性。

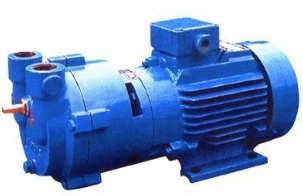

(2)水环真空泵

在MVR系统工程中,我公司主要使用LRA和LRC系列的水环泵。LRA(C)系列水环泵是我公司结合进口产品技术,研制开发的产品。该产品不仅高效节能,而且非常适用于长期、连续运行。本系列泵为单级结构形式,具有结构简单,维修方便,运行,高效节能等优点。

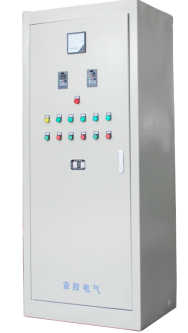

(3)电气设备和自动控制系统

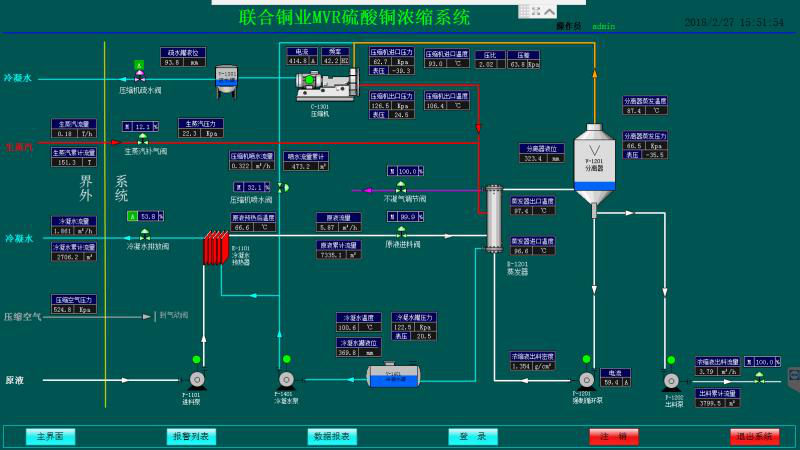

公司专门为每套MVR系统量身定做的自动控制系统,具有自动化程度高,启动运行平稳,联锁反应速度快,高效节能,维护方便等特点;主要由PLC可编程控制器、上位机、变频器、各种传感器仪表和各种执行机构组成,可实时在线检测系统运行情况,具有自动联锁控制、过载保护,短路保护,超限报警、停机等功能。







2、与具有资质的专业施工安装团队合作

我公司长期与具有框架、机电设备、电气安装工程资质的专业施工团队合作。为高标准高效率的完成项目框架建设打下基础,也确保了工程框架的坚固性,电器设备运行和工作人员操作的安全性和系统运行的稳定性。



3、遍布的销售服务网络和高效的售后服务

公司对所有MVR工程项目的客户,由专业人士培训并指导调试。设有五十多个销售处及服务网点,国外设有十几个代理商,可以为用户提供及时的售前、售中和售后服务,让您使用信然亚太的产品没有任何后顾之忧,保障了系统连续顺利的运行和客户的利益。

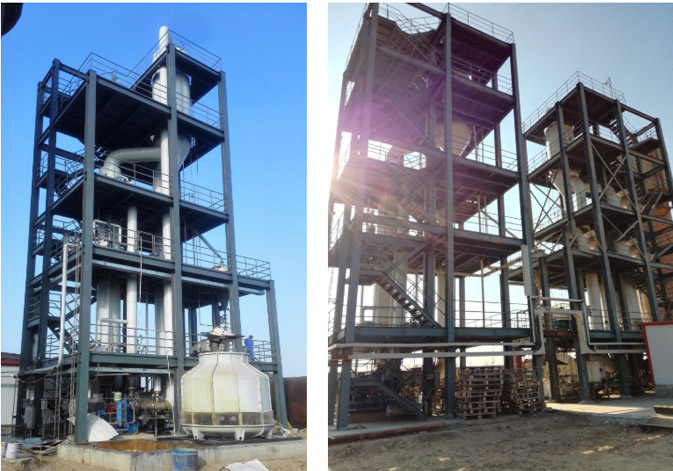

MVR项目现场
